产品参数
AP1500 系列单端探头是面向高速信号与电源纹波测量的高带宽有源探头，带宽覆盖 DC-1.5GHz 与 DC-2.5GHz，上升时间最快 ≤140pS。探头输入电容低至 ≤0.8pF，对高速信号边沿影响极小；10X 衰减比、±16V 输入与偏置范围、±30V 最大无损输入电压，兼顾动态范围与安全性。衰减比由示波器自动识别，50Ω 阻抗匹配，适用于开关电源、高速数字电路、电源完整性等高频信号测量。
高带宽：DC-1.5GHz 与 DC-2.5GHz 两个带宽型号，上升时间最快 ≤140pS，高速信号边沿清晰可见。
低输入电容：输入电容低至 ≤0.8pF，探针负载小，对被测电路干扰极小。
自动识别衰减：衰减比自动（取决于示波器），免手动设置，接入即测。
宽偏置范围：输入信号与偏置范围均为 ±16V，测量灵活。
带宽（仅探头） DC-1.5GHz ~ DC-2.5GHz | 上升时间 ≤140pS ~ ≤230pS | 输入阻抗 1MΩ |
输入电容 ≤0.8pF ~ ≤1pF | 直流衰减精度 ±2%典型值 | 衰减比 10X |
输入信号范围 ±16V | 输入偏置范围 ±16V | 输出零值 屏幕上显示 ≤10mV |
最大无损输入电压 ±30V(直流+交流峰值) | 信号延迟 5.4ns±0.2ns | 使用温度范围 0~+50℃ |
产品型号对比
| 产品型号 | 带宽 | 上升时间 | 输入电容 | 衰减比 | 信号延迟 |
|---|---|---|---|---|---|

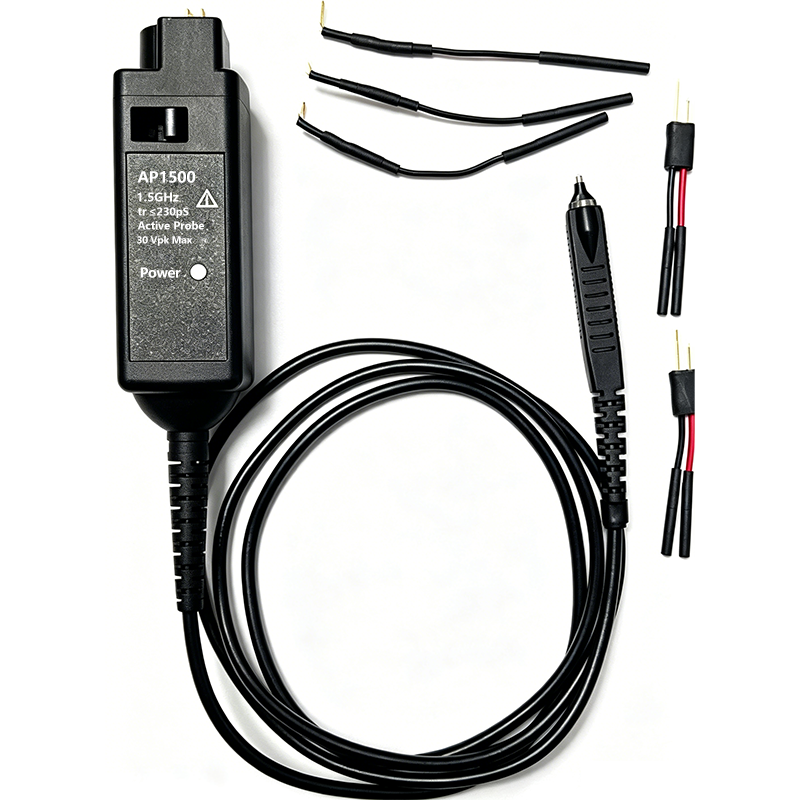

| AP1500 | DC-1.5GHz | ≤230pS | ≤1pF | 10X | 5.4ns±0.2ns |

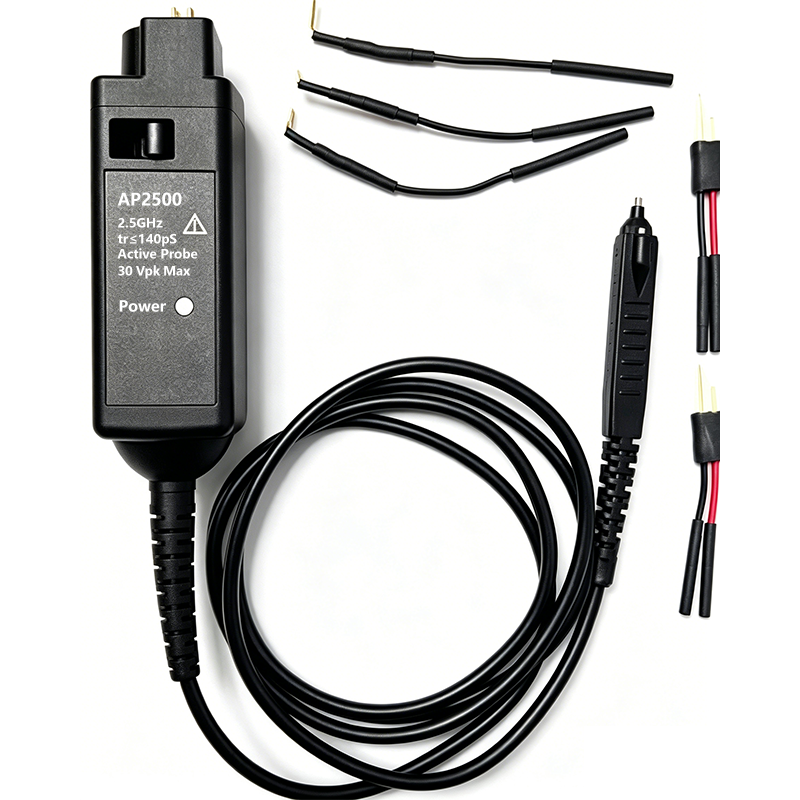

| AP2500 | DC-2.5GHz | ≤140pS | ≤0.8pF | 10X | 5.4ns±0.2ns |
外观尺寸
| 外观参数 | AP1500 | AP2500 |
|---|---|---|
| 探头头部（长×宽×高） | 19.4 × 7.6 × 3.3 mm | 19.4 × 7.6 × 3.3 mm |
| 补偿盒（长×宽×高） | 86 × 28 × 34 mm | 86 × 28 × 34 mm |
| 电缆长度 | 1.3 米 | 1.3 米 |
