产品参数

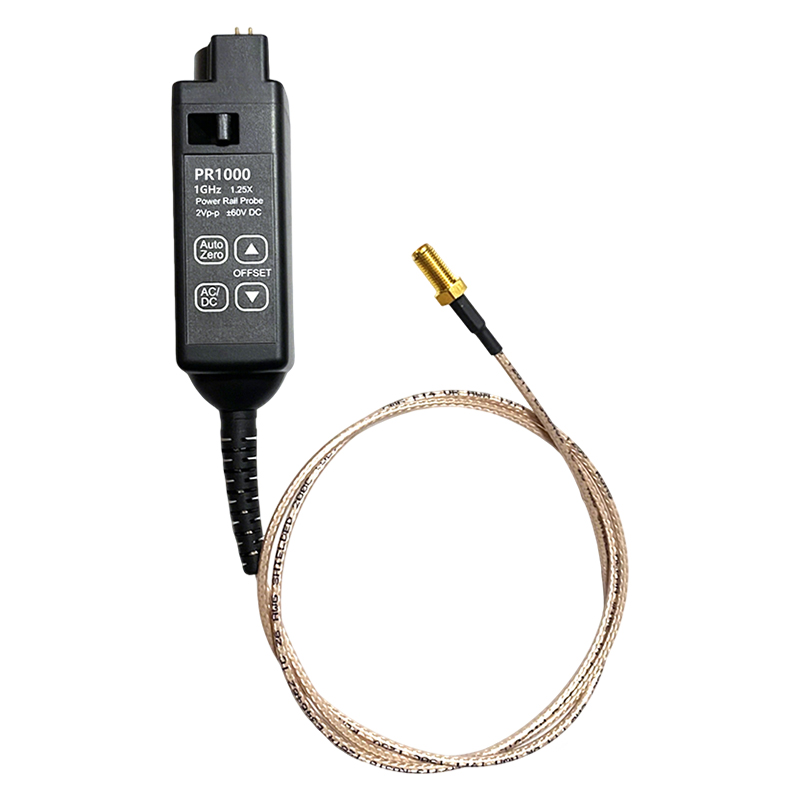

PR1000 系列低噪声电源纹波探头专为电源纹波测量设计，带宽覆盖 DC-1GHz 与 DC-4GHz，上升时间最快 ≤88ps，可清晰观察电源轨上的高频纹波与瞬态。探头内置 ±60V 宽范围偏置，无需外接偏置电源即可抵消直流分量，将示波器档位切换至毫伏级观察纹波细节；1.25X 低衰减比配合 ±1% 直流衰减精度，信号损耗极小，是开关电源、LDO、PMIC 电源完整性测试的理想工具。
低噪声纹波观察：1.25X 低衰减比，纹波信号衰减小，配合 ±60V 偏置范围可毫伏级观察电源纹波。
高带宽型号可选：PR1000 覆盖 DC-1GHz，PR4000 覆盖 DC-4GHz，上升时间最快 ≤88ps。
内置宽范围偏置：输入偏置范围 ±60V，偏置精度 ±2%，无需外部偏置电源。
高直流精度：直流衰减精度 ±1% 典型值，线性度 ≤1%，测量结果可信。
带宽（仅探头） DC-1GHz ~ DC-4GHz | 上升时间 ≤88ps ~ ≤280ps | 衰减比 1.25X |
直流衰减精度 ±1%典型值 | 直流输入电阻 50kΩ | 输入电容 ≤0.8pF ~ ≤1pF |
直流输入信号范围 ±1V | 输入偏置范围 ±60V | 偏置电压精度 ±2% |
最大无损输入电压 ±100V(直流+交流峰值) | 示波器阻抗要求 50Ω | 信号延迟 7.2ns±0.2ns |
供电方式 示波器直接供电 / USB-Type C线供电 | 使用温度范围 0~+50℃ |
产品型号对比
| 产品型号 | 带宽 | 上升时间 | 输入电容 | 衰减比 | 最大无损输入电压 |
|---|---|---|---|---|---|
| PR1000 | DC-1GHz | ≤280ps（小信号） | ≤1pF | 1.25X | ±100V |
| PR4000 | DC-4GHz | ≤88ps（小信号） | ≤0.8pF | 1.25X | ±100V |
