核心卖点
1，防摔、防震、防尘
2，示波器直插供电，更换不同厂家示波器转接头即可
3，先进技术工艺，解决市场难题，长时间满量程测试不烧传感器，量程过载保护功能
4，宽温设计-40 度至 85 度
5，拥有大电流高带宽测试能力
产品参数
ACP3000A 系列是大钳口交直流电流探头，钳口直径达 54mm，可轻松钳住大直径线缆与母排，覆盖 ±1,000A 至 ±3,000A 超大量程。系列支持自动识别衰减、一键调零，无需手动切换档位，配合示波器直接供电或 USB-Type C 线供电方式，接线更简洁；传感器具备防碰撞能力，超限测试不易损坏，适用于新能源汽车、配电柜、电镀电源等大电流、大线径测量场景。
54mm 大钳口：钳口直径 54mm，可钳测大直径线缆与母排，覆盖一般小钳口探头无法测量的场景。
超大量程：覆盖 ±1,000A 与 ±3,000A 两个型号，交流有效值最高 2100A，满足大功率设备测试需求。
自动识别衰减，一键调零：衰减比自动识别，调零一键完成，操作简单不易出错。
高精度：精度 ±1% 典型值（±3% 保修值），固定误差值为 ±1%±200mA。
恶劣环境适应：使用温度范围 -40~+85℃，支持高粉尘、高振动环境下使用。
最大电流 ±1,000A ~ ±3,000A | 带宽 DC-30MHz ~ DC-40MHz | 上升时间 ≤8.5nS ~ ≤11.7nS |
精度 ±1%典型值（±3%保修值） | 交流有效值 700A ~ 2100A | 衰减比 100X/1000X |
最小灵敏度 0.1A/1A | 钳口直径 54mm | 最大裸线电压 最高 600V RMS CATII / 300V RMS CATIII |
电源要求 示波器直接供电 / USB-Type C线供电 | 衰减比设置和调零 自动识别衰减，一键调零 | 使用温度范围 -40~+85℃ |
产品型号对比
| 产品型号 | 最大电流 | 带宽 | 上升时间 | 交流有效值 | 最大裸线电压 |
|---|---|---|---|---|---|

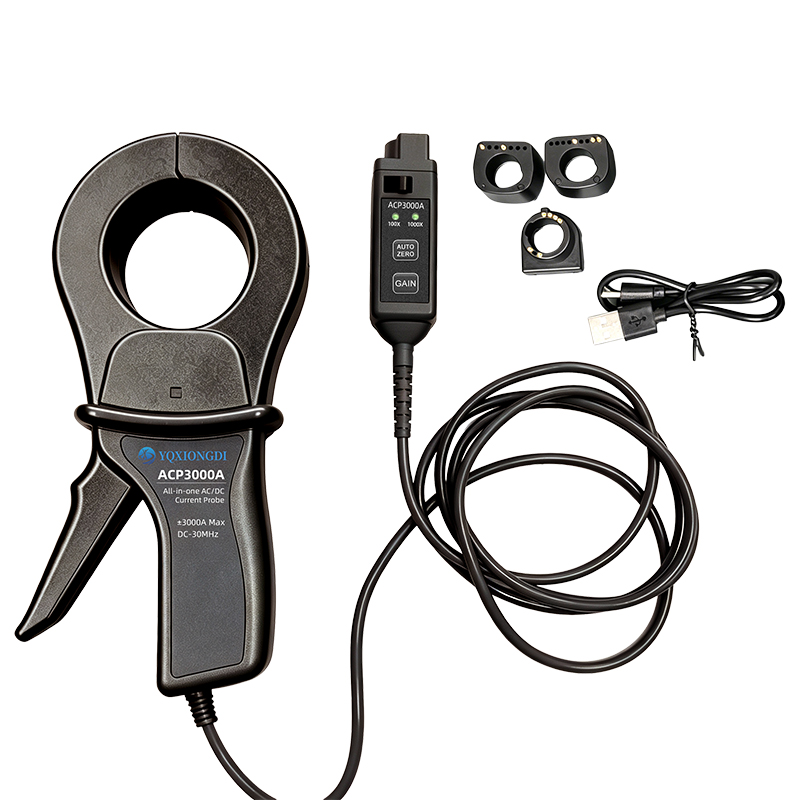

| ACP3000A | ±3,000A | DC-30MHz | ≤11.7nS | 2100A | 600V RMS CATII / 300V RMS CATIII |

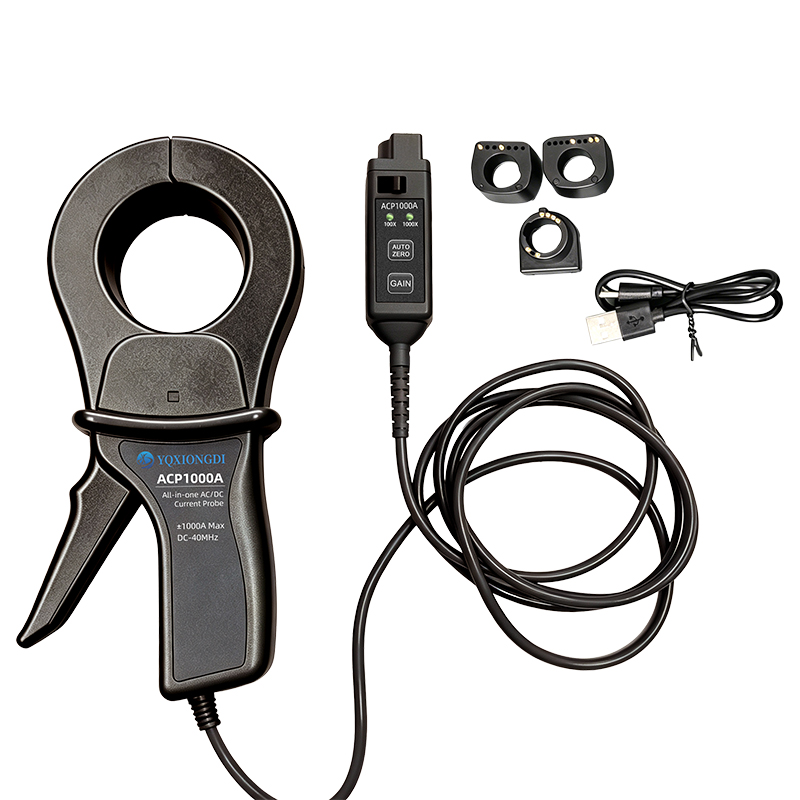

| ACP1000A | ±1,000A | DC-40MHz | ≤8.5nS | 700A | 300V RMS CATII / 150V RMS CATIII |
外观尺寸
| 外观参数 | ACP3000A | ACP1000A |
|---|---|---|
| 尺寸 | 206 × 48 × 105 mm | 206 × 48 × 105 mm |
| 钳口直径 | 54 mm | 54 mm |
| 电缆长度 | 2 米 | 2 米 |
