产品参数

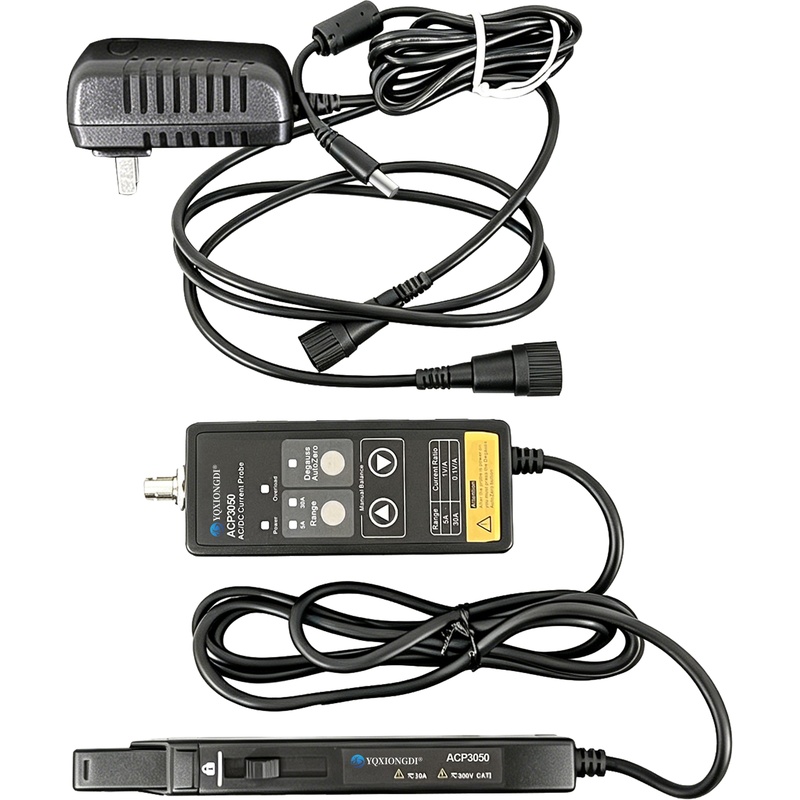

ACP3050 系列是面向小电流精密测量的高精度电流探头，覆盖 DC-50MHz 与 DC-100MHz 两种带宽，5A 档精度达 ±1%±1mA，可清晰捕捉毫安级小信号。探头采用 1X/10X 手动衰减比切换，最大连续电流 30A（随频率上升而下降），峰值电流 50A，标配 BNC 同轴线与 12V 适配器，即插即用，适用于开关电源研发、半导体功率器件测试、小电流纹波分析等场景。
毫安级小电流分辨率：最小灵敏度 0.001A/0.01A，5A 档精度 ±1%±1mA，小信号测量清晰稳定。
双带宽型号：ACP3050 覆盖 DC-50MHz，ACP3100 覆盖 DC-100MHz，按测试需求灵活选择。
峰值电流 50A：最大连续电流 30A，峰值电流可达 50A，兼顾小信号与瞬时大电流。
标配即用：标配 BNC 同轴线 1 米与 12V/1.5A 适配器，开箱即测。
最大电流 ±30A | 带宽 DC-50MHz ~ DC-100MHz | 上升时间 ≤3.5nS ~ ≤7nS |
精度 5A档 ±1%±1mA，30A档 ±1%±10mA | 量程 5A/30A | 峰值电流 50A |
衰减比 1X/10X | 最小灵敏度 0.001A/0.01A | 最大导线直径 5mm |
最大裸线电压 300V CATI | 电源要求 适配器供电 | 使用温度范围 10~+40℃ |
产品型号对比
| 产品型号 | 最大电流 | 带宽 | 上升时间 | 精度 | 衰减比 |
|---|---|---|---|---|---|
| ACP3050 | ±30A | DC-50MHz | ≤7nS | 5A档 ±1%±1mA | 1X/10X |
| ACP3100 | ±30A | DC-100MHz | ≤3.5nS | 5A档 ±1%±1mA | 1X/10X |
外观尺寸
| 外观参数 | ACP3050 | ACP3100 |
|---|---|---|
| 探头长度 | 18.5 厘米 | 18.5 厘米 |
| 探头宽度 | 1.9 厘米 | 1.9 厘米 |
| 探头高度 | 3.1 厘米 | 3.1 厘米 |
| 电缆长度 | 2 米 | 2 米 |
附件
BNC同轴线 1 米、适配器 12V/1.5A
