产品简介

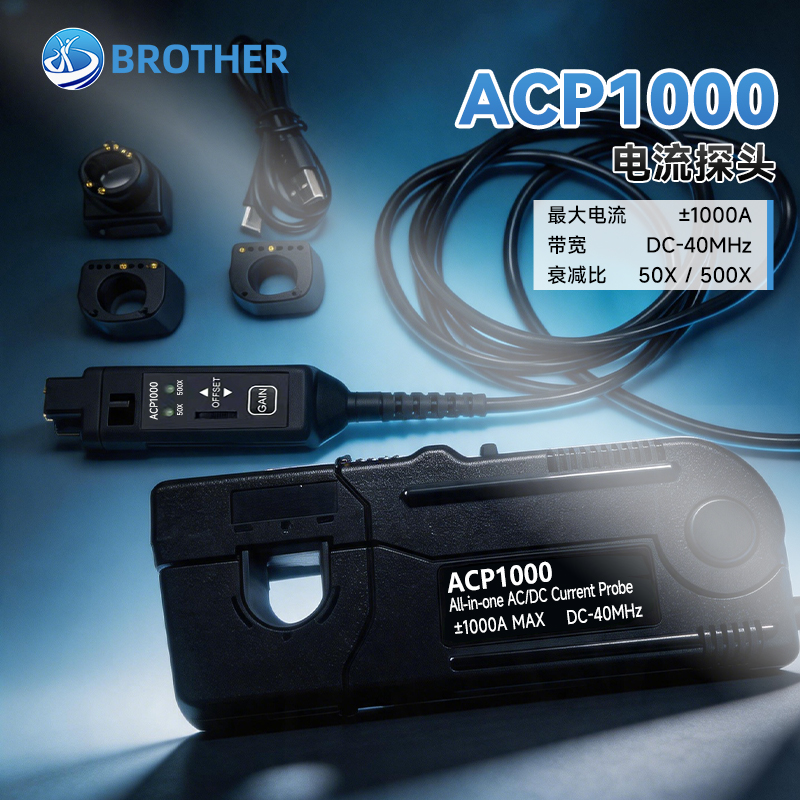

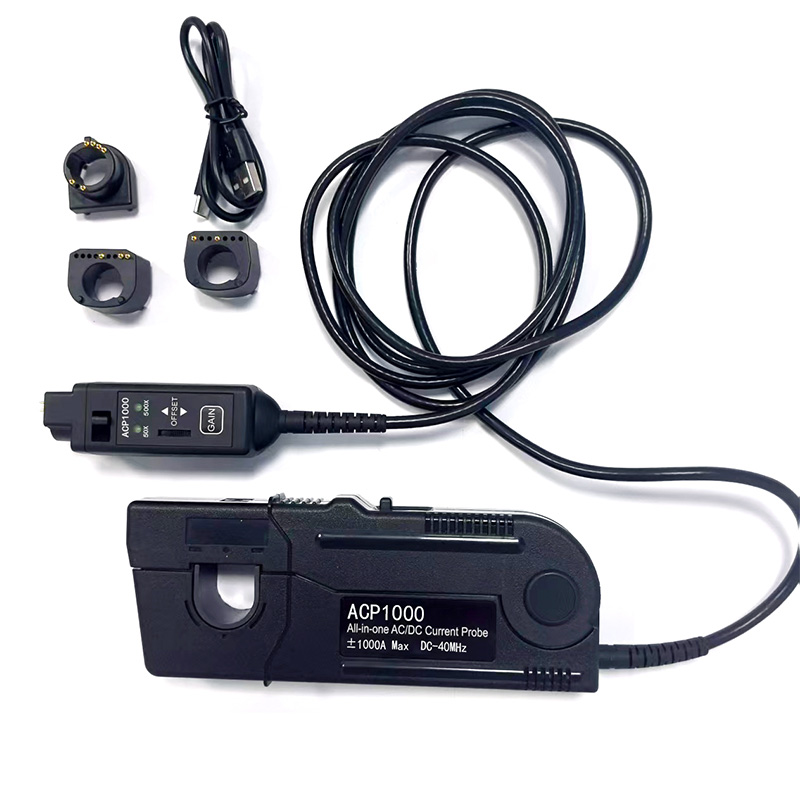

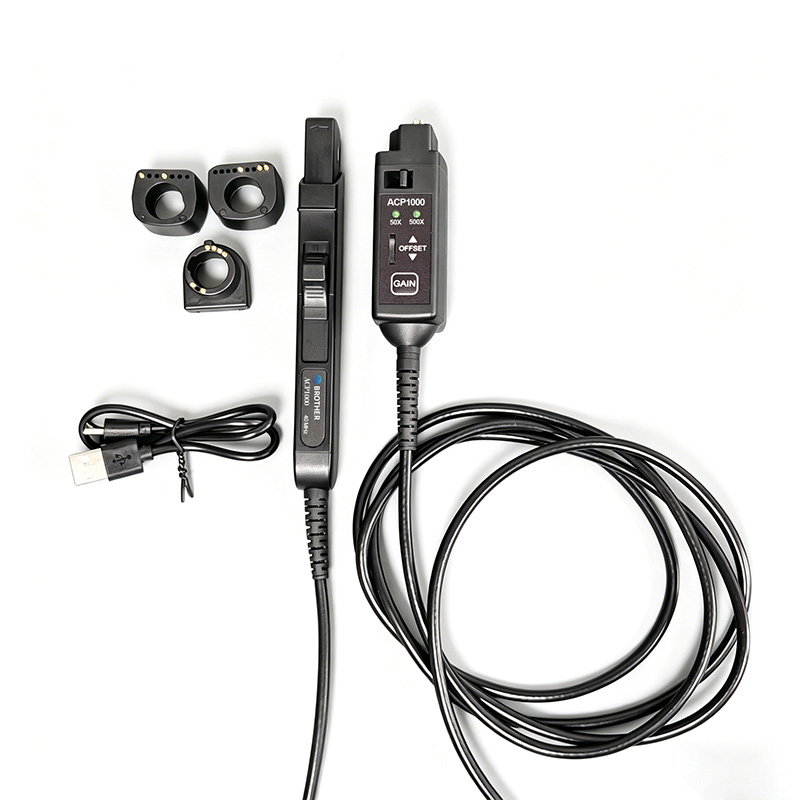

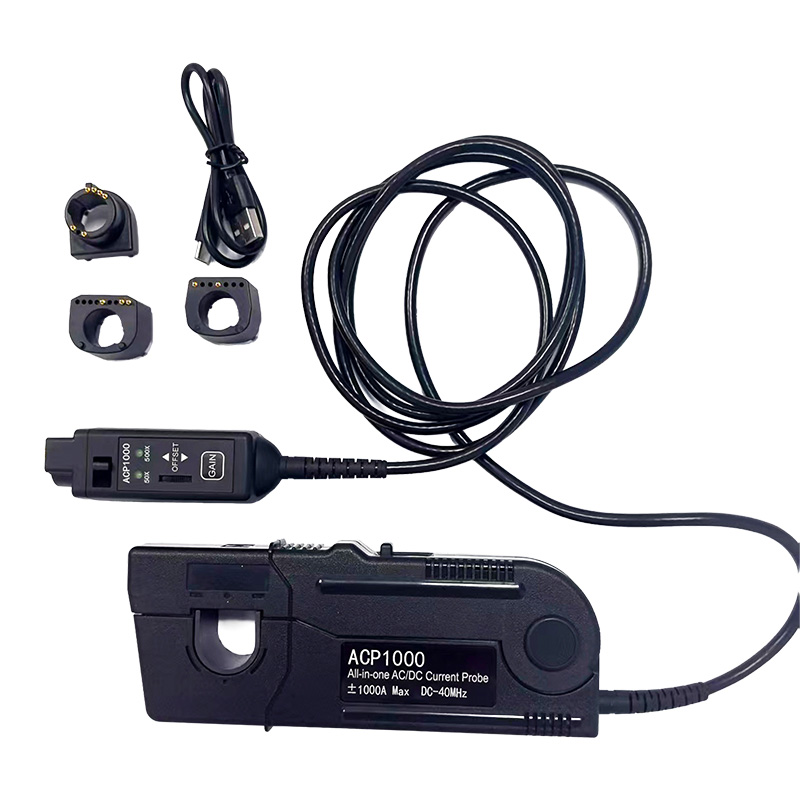

ACP1000交直流电流探头是兄弟仪器ACP系列中的高性能产品，最大可测量±1000A电流，带宽覆盖DC至40MHz。采用先进的磁电传感器技术，传感器极其稳定、极难损坏，在高温、高粉尘、高振动等恶劣环境下仍能稳定工作。示波器直接供电或USB Type-C供电，无需外接电源。探头先测大电流后测小电流时，传感器会有剩磁导致零点偏移，重新调零后可继续测试小电流；最大无损电流无限制，超过最大电流探头不会损坏。广泛应用于电源测试、电机驱动、逆变器、航空电子等领域的交直流电流测量。

核心特点

大电流宽频测量：最大±1000A测量能力，DC-40MHz带宽覆盖，上升时间仅8.5ns，满足从直流到高频交流的全面电流测试需求

双量程自动适配：100A/1000A双量程设计，衰减比50X/500X自动适配，最小灵敏度0.05A/0.5A，大电流与小电流测试灵活切换

超高精度稳定输出：精度±1%典型值（±3%保修值），传感器极其稳定、极难损坏，确保长期使用中测量数据精准可靠

恶劣环境稳定工作：-40℃~+85℃宽温工作范围，可在高粉尘、高振动环境下正常使用，适应各种复杂工业现场

多重供电灵活兼容：示波器直接供电或USB Type-C线供电，无需额外电源适配器，即插即用

坚固耐用安全可靠：最大裸线电压600V RMS CAT II / 300V RMS CAT III，最大无损电流无限制，超限不损坏；长期最大电流测试支持，无需频率降额

产品参数规格表

物理规格

应用场景说明

ACP1000交直流电流探头广泛应用于以下场景：

开关电源测试：DC-40MHz带宽覆盖开关电源的开关频率及谐波，精准测量输入输出电流波形，助力电源效率分析与优化

电机驱动与逆变器测试：±1000A大电流量程适配大功率电机和逆变器测试需求，高粉尘、高振动环境适应性确保产线长期稳定运行

航空电子设备测试：-40℃~+85℃宽温工作范围，适应航空电子设备的极端温度环境，保障关键系统电流测量可靠性

工业控制装置：传感器极其稳定、极难损坏，适合长期在线监测，减少维护成本

研发与实验室：高精度±1%典型值，双量程自动适配，满足研发调试和实验室精密测量需求
