详细介绍技术资料
核心卖点
1，防摔、防震、防尘

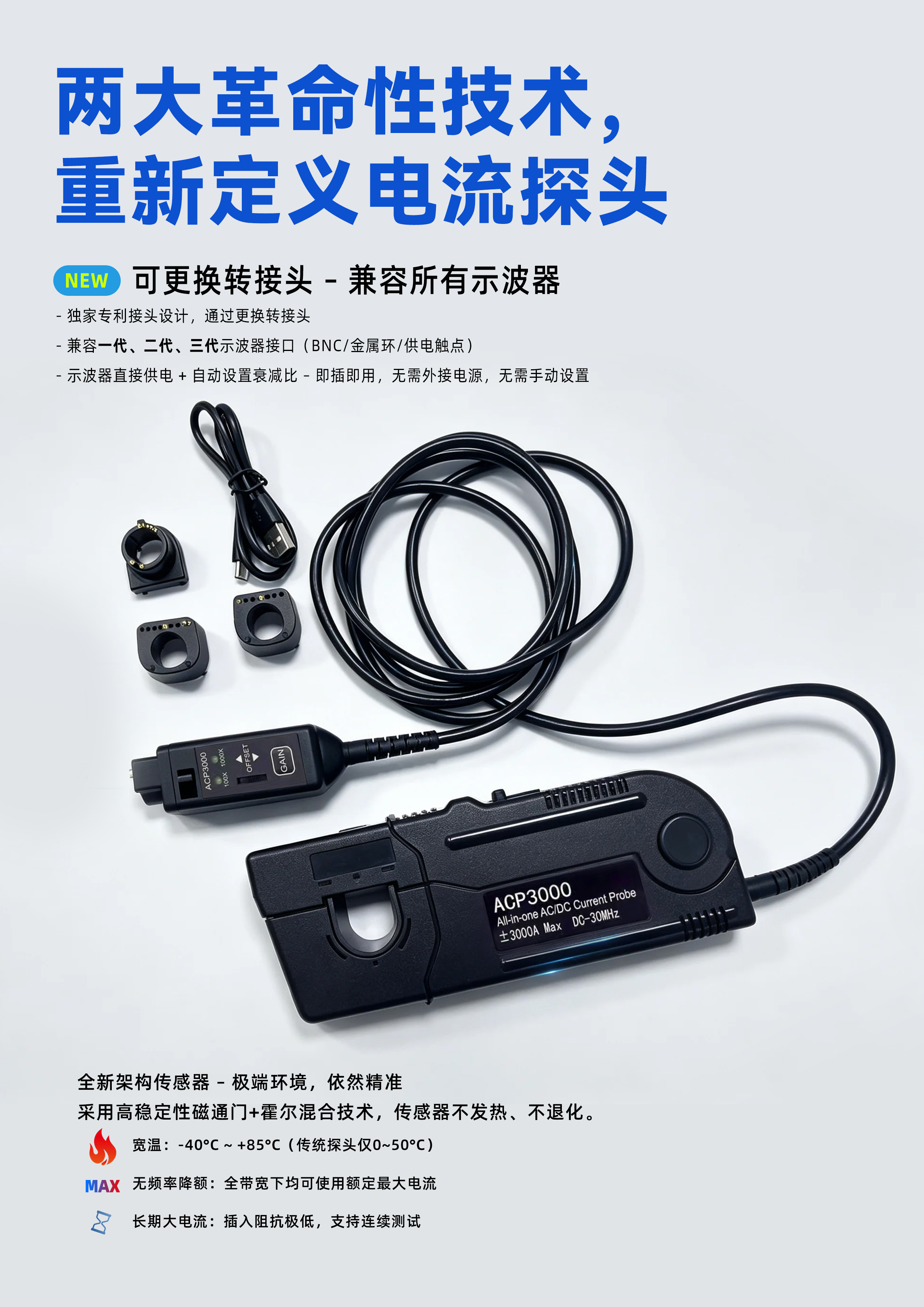

2，示波器直插供电，更换不同厂家示波器转接头即可
3，先进技术工艺，解决市场难题，长时间满量程测试不烧传感器，量程过载保护功能
4，宽温设计-40 度至 85 度
5，拥有大电流高带宽测试能力

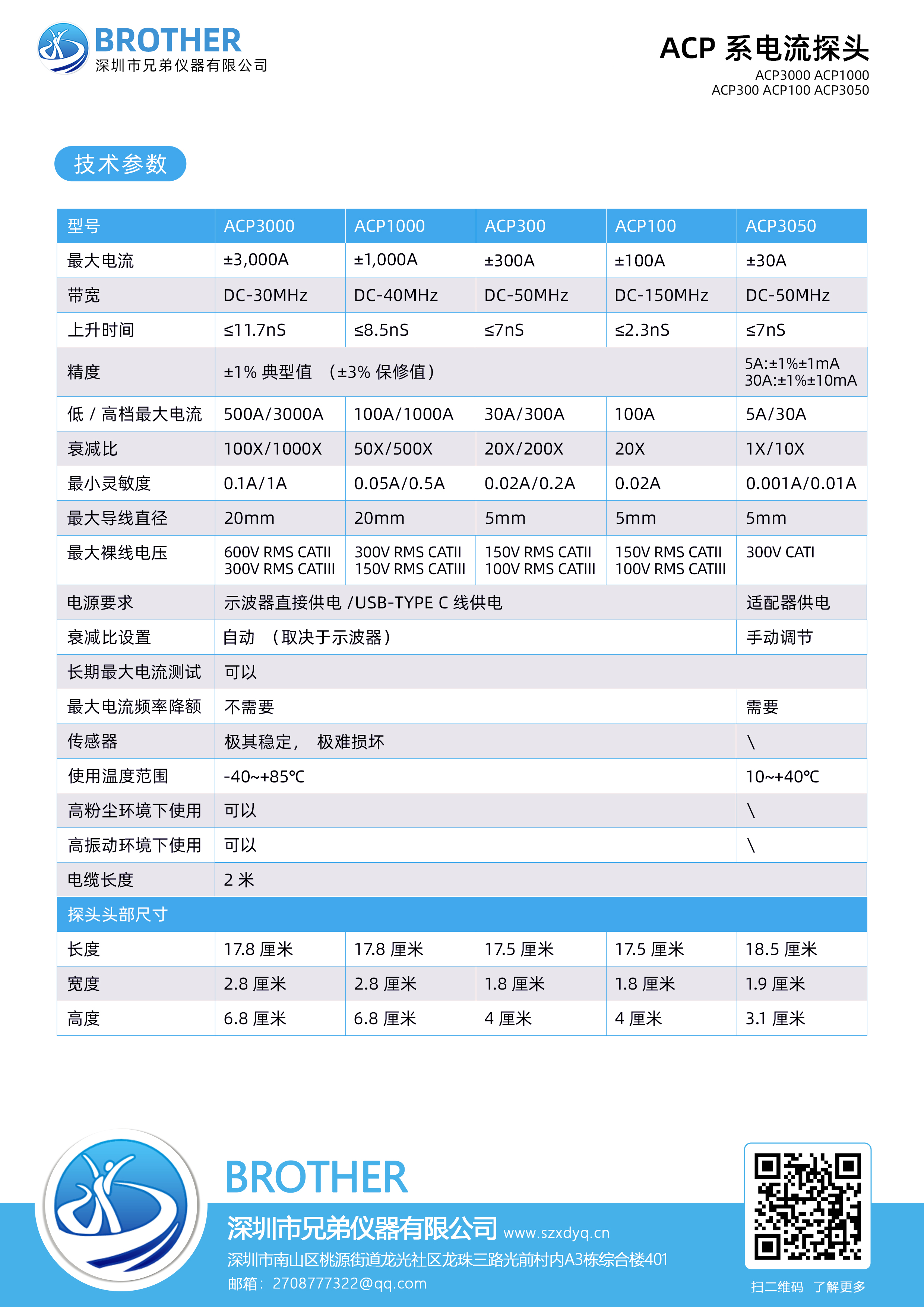

产品参数

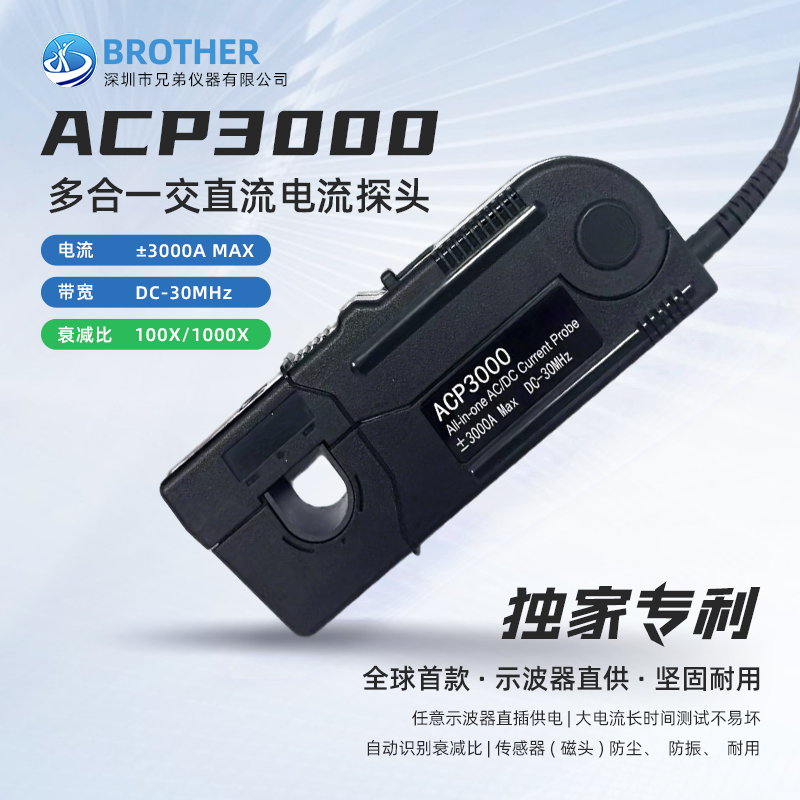

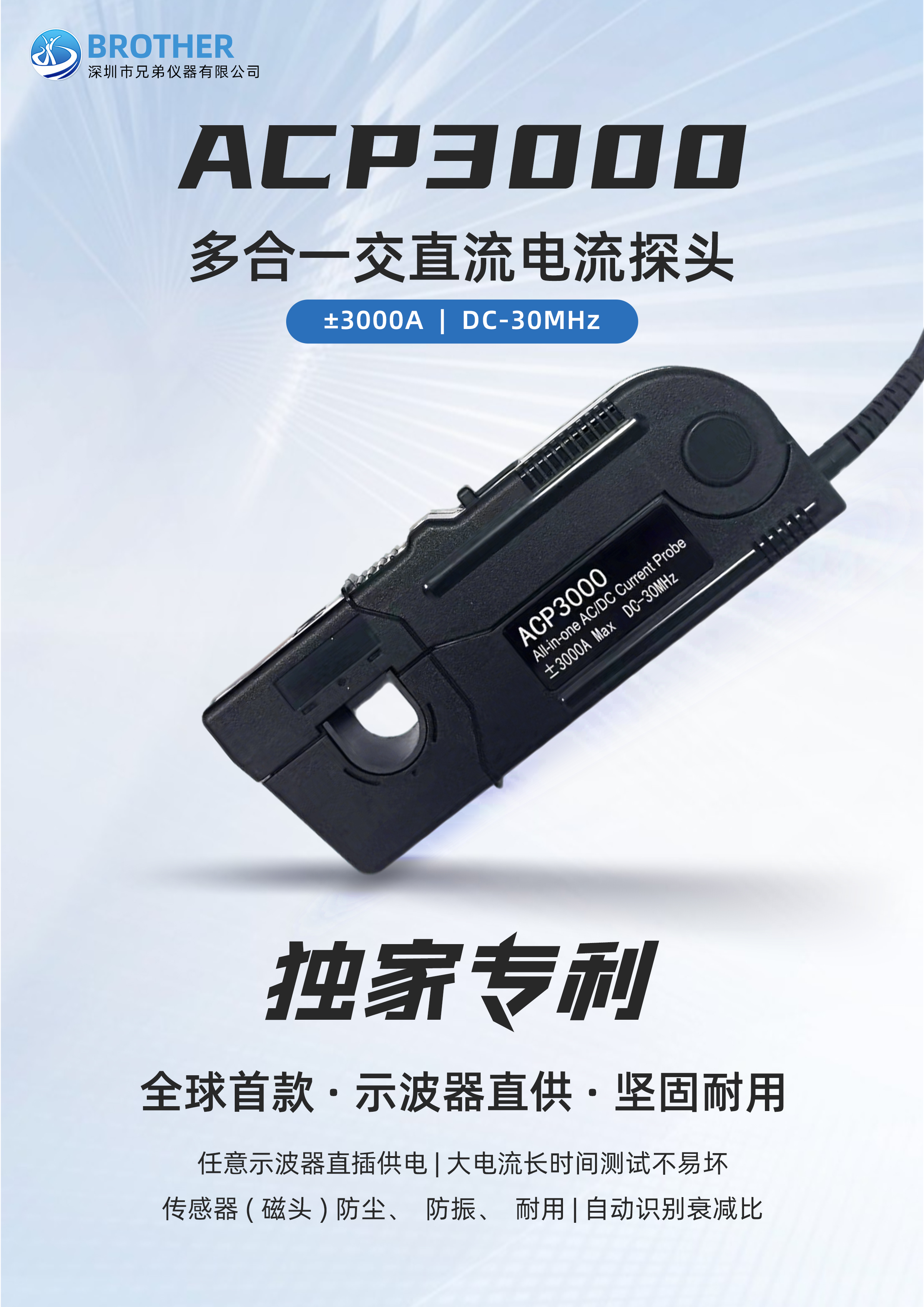

ACP3000 系列是一组覆盖 ±100A 至 ±3,000A 大量程范围的高性能交直流电流探头，采用防碰撞传感器结构，可在高粉尘、高振动等严苛工业环境下稳定工作，长期最大电流测试不易损坏。全系列支持示波器直接供电或 USB-Type C 线供电，衰减比由示波器自动识别，无需手动切换，配合高带宽与低上升时间特性，适用于电机驱动、逆变器、开关电源、航空电子设备等大电流波形测试场景。
大量程覆盖：单系列覆盖 ±100A 至 ±3,000A，共 5 个型号满足从小电流精细测量到超大电流测试的全场景需求。
高带宽低上升时间：带宽最高达 DC-150MHz（ACP100），上升时间最快 ≤2.3nS，可精准捕捉高速开关瞬态波形。
高精度测量：全系列精度为 ±1% 典型值（按 ±3% 精度鉴定性能），固定误差值为 ±1%±200mA。
免降额长期测试：最大电流频率降额「不需要」，支持长期最大电流测试，连续大电流工况下稳定无衰减。
防碰撞传感器：传感器采用防碰撞设计，超限测试不易损坏，测量结果稳定可靠。
恶劣环境适应：使用温度范围 -40~+85℃，可在高粉尘、高振动环境下正常使用，适应现场工业测试需求。
最大电流 ±100A ~ ±3,000A | 带宽 DC-30MHz ~ DC-150MHz | 上升时间 ≤2.3nS ~ ≤11.7nS |
精度 ±1%典型值（±3%保修值） | 交流有效值 70A ~ 2100A | 衰减比 20X ~ 1000X |
最小灵敏度 0.02A ~ 1A | 最大导线直径 5mm ~ 20mm | 最大裸线电压 最高 600V RMS CATII / 300V RMS CATIII |
电源要求 示波器直接供电 / USB-Type C线供电 | 衰减比设置 自动（取决于示波器） | 使用温度范围 -40~+85℃ |
产品型号对比
| 产品型号 | 最大电流 | 带宽 | 上升时间 | 交流有效值 | 衰减比 | 最小灵敏度 |
|---|---|---|---|---|---|---|

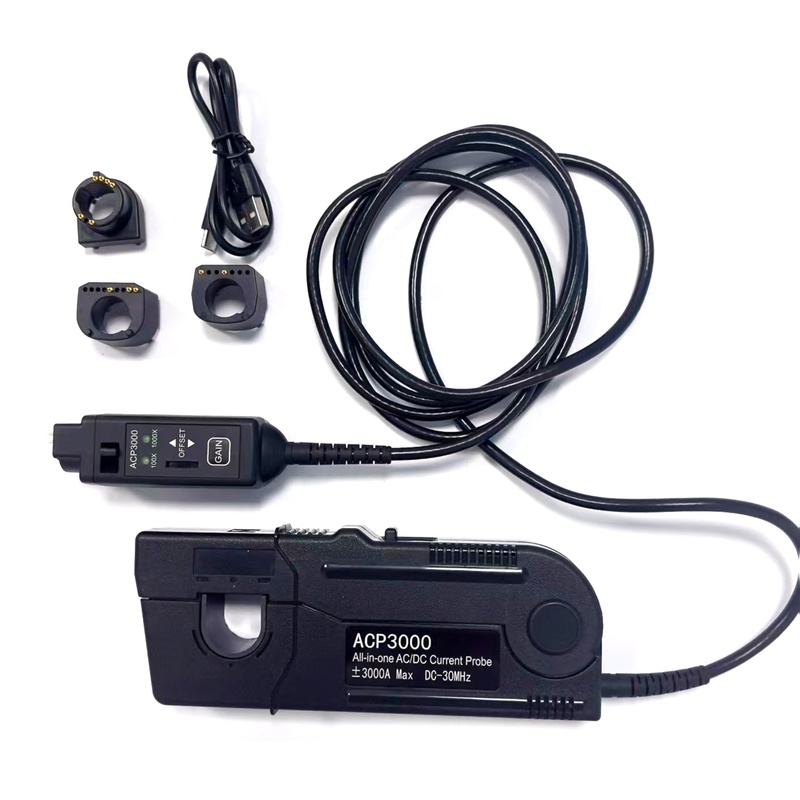

| ACP3000 | ±3,000A | DC-30MHz | ≤11.7nS | 2100A | 100X/1000X | 0.1A/1A |

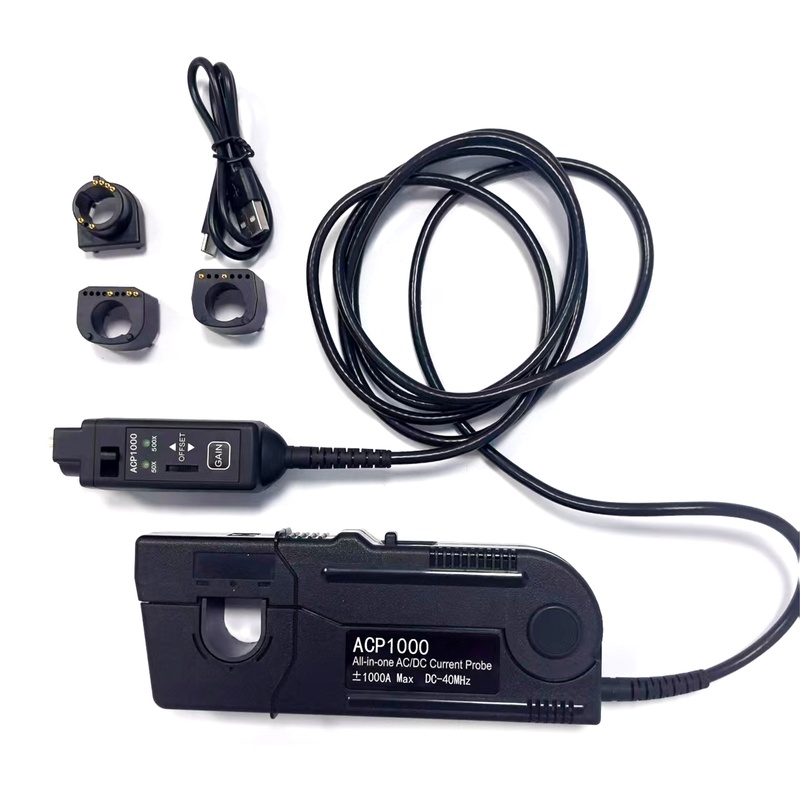

| ACP1000 | ±1,000A | DC-40MHz | ≤8.5nS | 700A | 100X/1000X | 0.1A/1A |

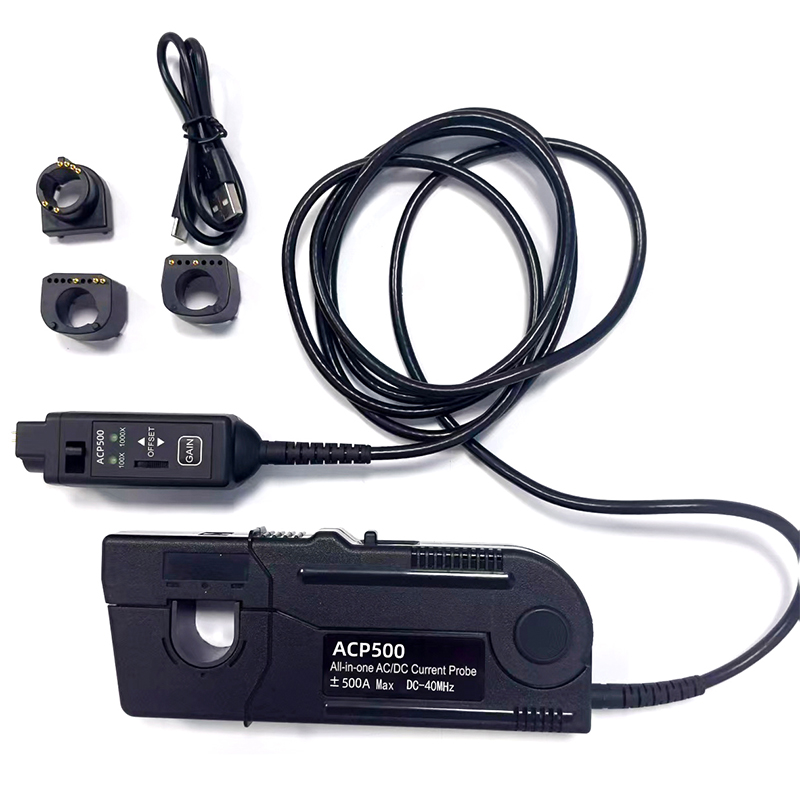

| ACP500 | ±500A | DC-40MHz | ≤8.5nS | 350A | 100X/1000X | 0.1A/1A |

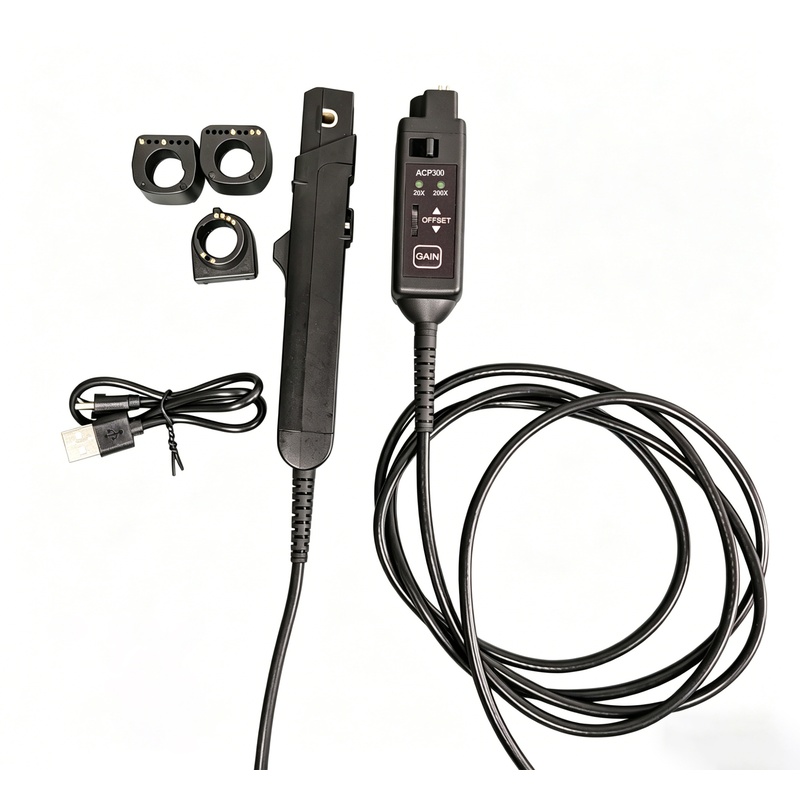

| ACP300 | ±300A | DC-50MHz | ≤7nS | 210A | 20X/200X | 0.02A/0.2A |

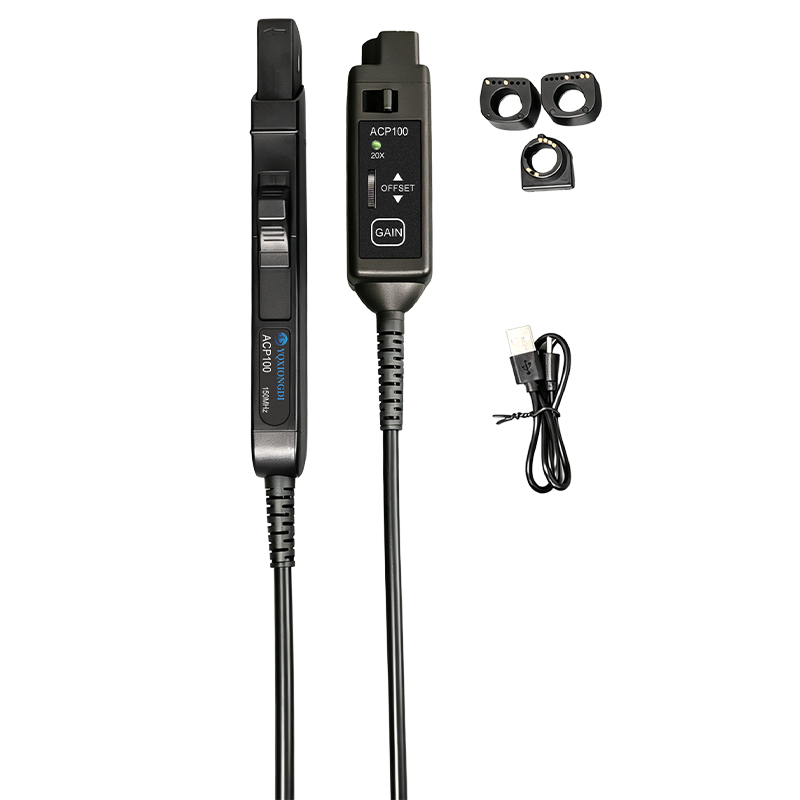

| ACP100 | ±100A | DC-150MHz | ≤2.3nS | 70A | 20X | 0.02A |
外观尺寸
| 外观参数 | ACP3000 | ACP1000 | ACP500 | ACP300 | ACP100 |
|---|---|---|---|---|---|
| 探头长度 | 17.8 厘米 | 17.8 厘米 | 17.8 厘米 | 17.5 厘米 | 17.5 厘米 |
| 探头宽度 | 2.8 厘米 | 2.8 厘米 | 2.8 厘米 | 1.8 厘米 | 1.8 厘米 |
| 探头高度 | 6.8 厘米 | 6.8 厘米 | 6.8 厘米 | 4 厘米 | 4 厘米 |
| 电缆长度 | 2 米 | 2 米 | 2 米 | 2 米 | 2 米 |

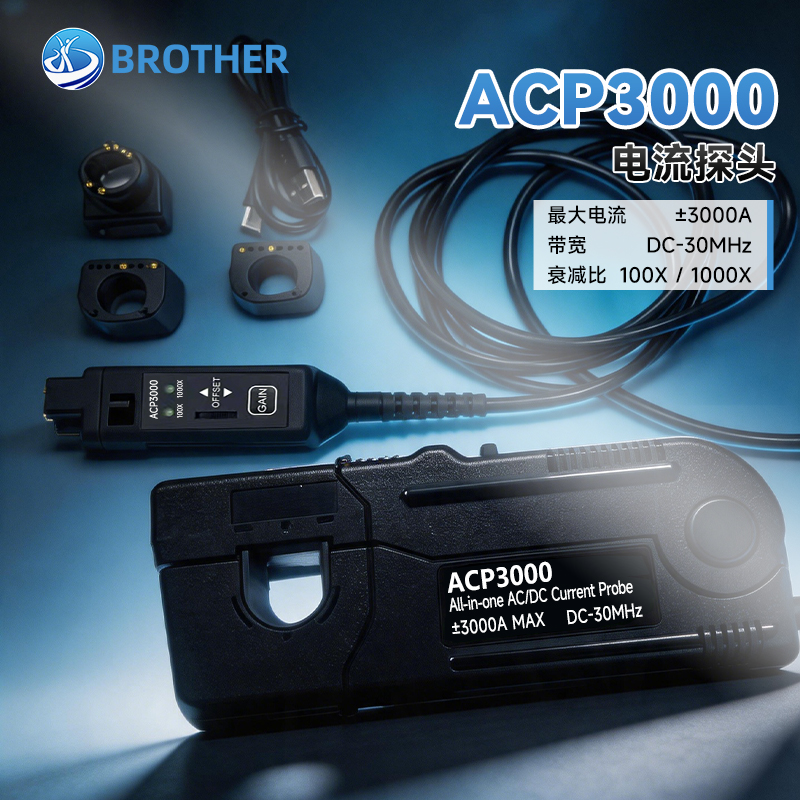

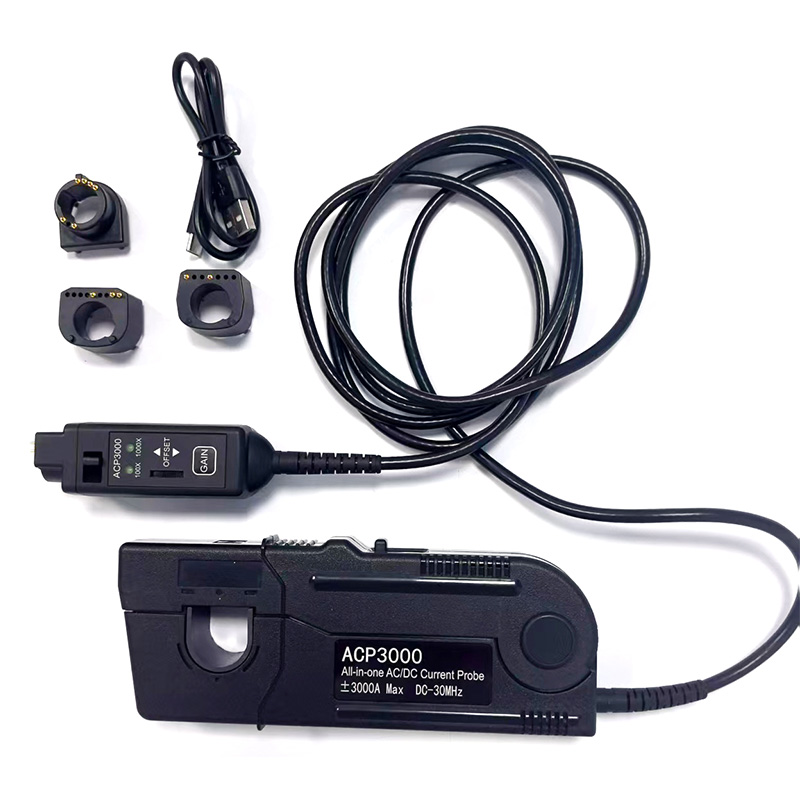

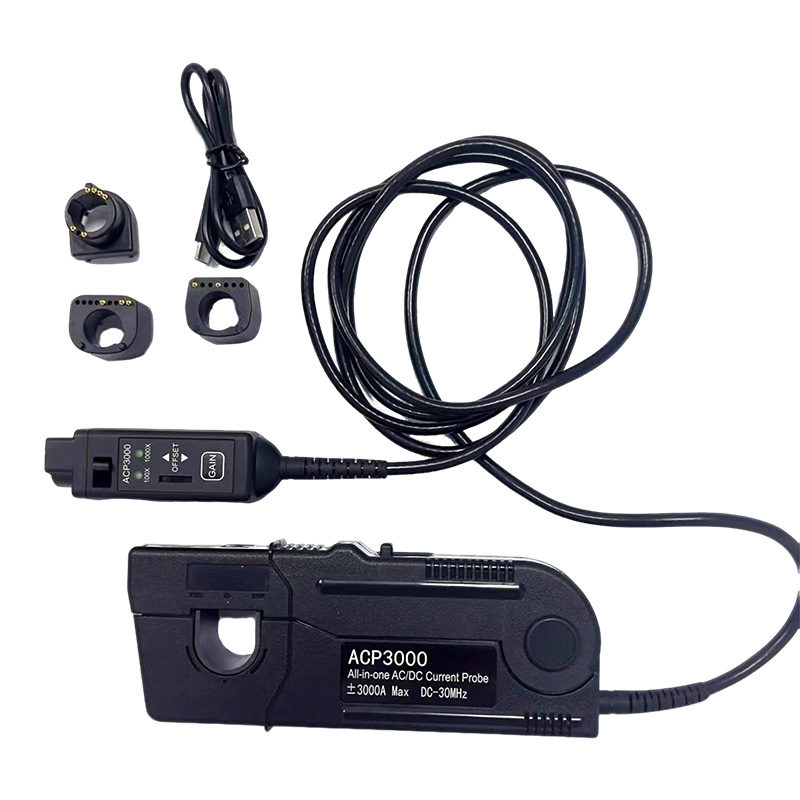

附件
转接头、Type-C线
