产品特点

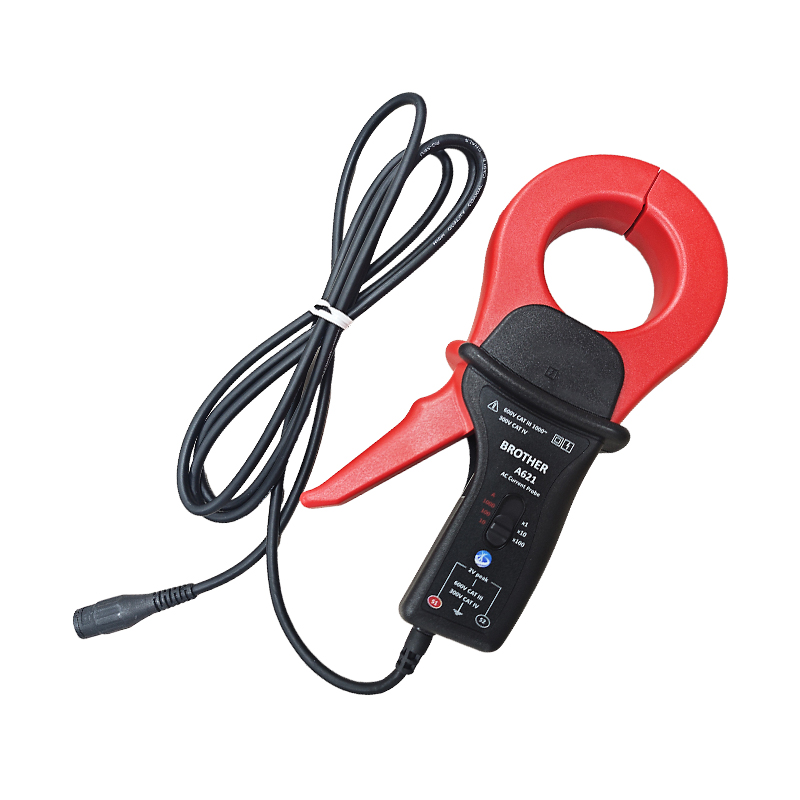

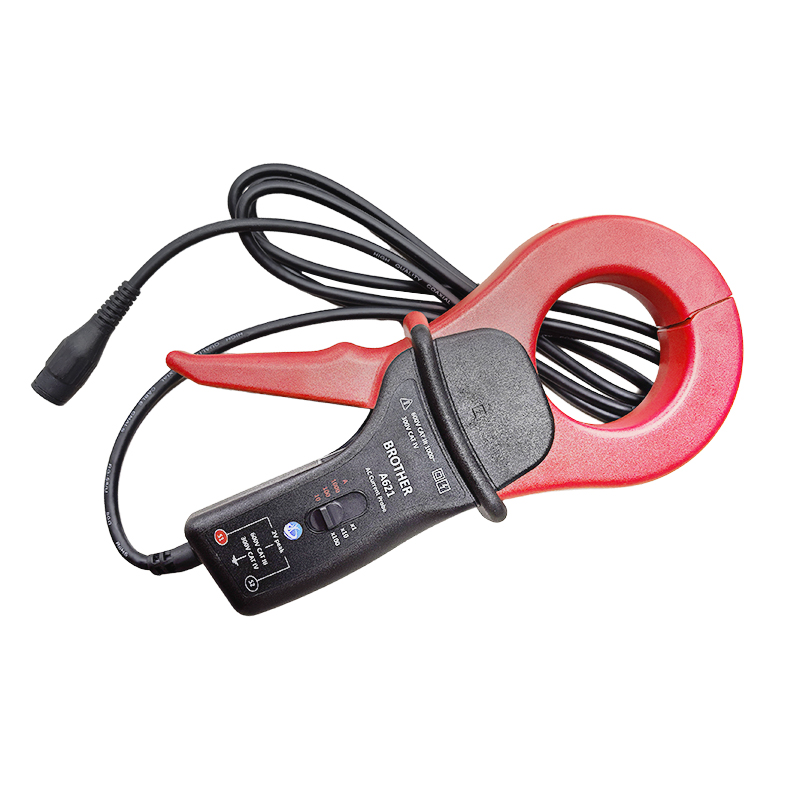

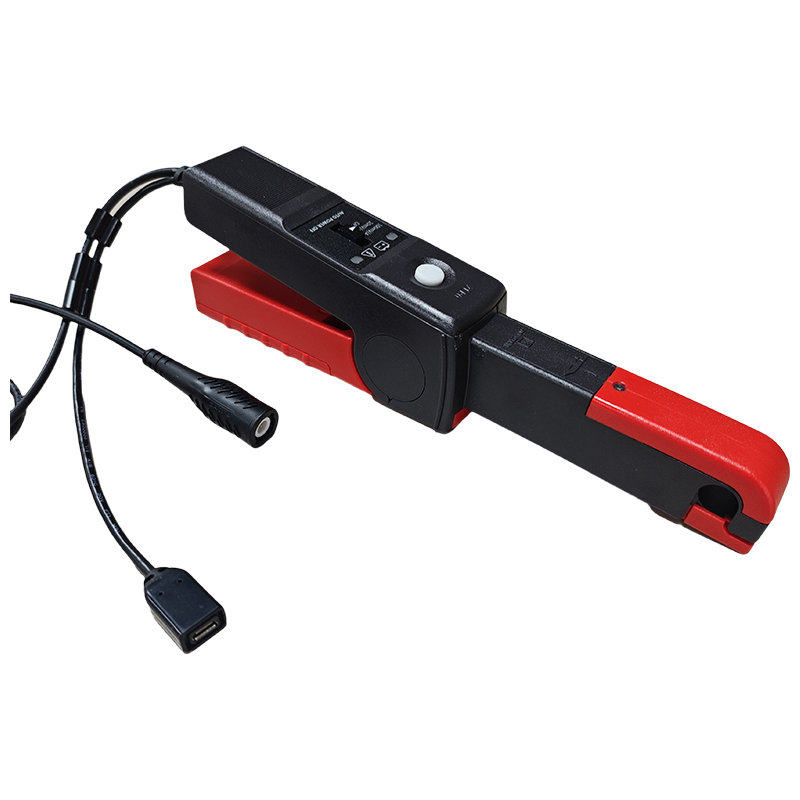

A62x 系列是高性价比通用电流探头家族：A621 为交流电流探头，频率范围 10Hz-100kHz，最大输入电流 2000A 峰值；A622 为霍尔效应交直流电流探头，频率范围 DC-100kHz，最大输入电流 100A 峰值，内置方形 9V 电池供电且可拆卸更换。两型号均提供多档输出灵敏度（1mV/A~100mV/A），BNC 接口直连示波器，搭配屏蔽香蕉插头适配器还可接入数字万用表，适用于电机驱动、逆变器、开关电源、航空电子设备等电流波形测量。
交流/交直流双选择：A621 专注交流测量（10Hz-100kHz，2000A 峰值）；A622 霍尔效应支持直流+交流（DC-100kHz，100A 峰值）。
多档输出灵敏度：A621 提供 1mV/A、10mV/A、100mV/A 三档，A622 提供 10mV/A、100mV/A 两档，适配不同量程。
BNC 直连即用：BNC 接口直接接示波器使用，搭配屏蔽香蕉插头适配器可接入数字万用表。
大钳口设计：A621 最大导线直径 52mm（2.05 英寸），可钳大截面线缆。
安全标准认证：符合 UL3111-2-032、CSA1010.2.032、EN61010-2-032、IEC61010-2-032 安全标准。
产品参数
测量类型 交流电流（A621） / 交直流电流（A622） | 频率范围 10Hz-100kHz ~ DC-100kHz | 最大输入电流 100A ~ 2000A 峰值 |
输出灵敏度 1mV/A ~ 100mV/A | 最大导线直径 11.8mm ~ 52mm | 接口 BNC |
最大裸线电压 600V CAT III | 适配设备 示波器、数字万用表 | 安全标准 UL3111-2-032、EN61010-2-032 等 |
产品型号对比
| 产品型号 | 测量类型 | 频率范围 | 最大输入电流 | 最大导线直径 | 输出灵敏度 |
|---|---|---|---|---|---|
| A621 | 交流电流 | 10Hz-100kHz | 2000A 峰值 | 52 毫米 | 1mV/A、10mV/A、100mV/A |
| A622 | 交直流电流 | DC-100kHz | 100A 峰值 | 11.8 毫米 | 10mV/A、100mV/A |
