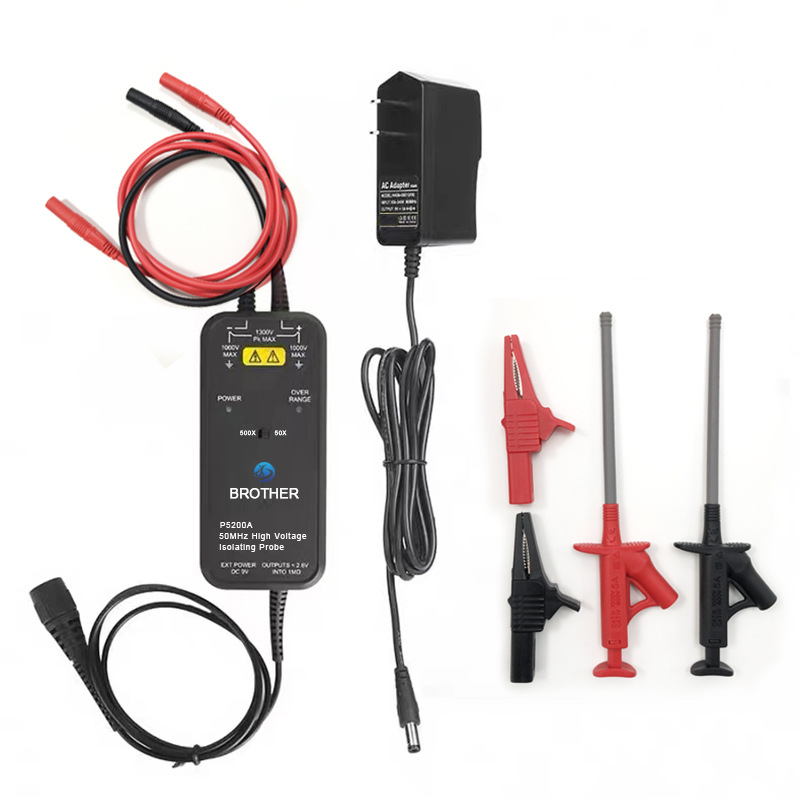

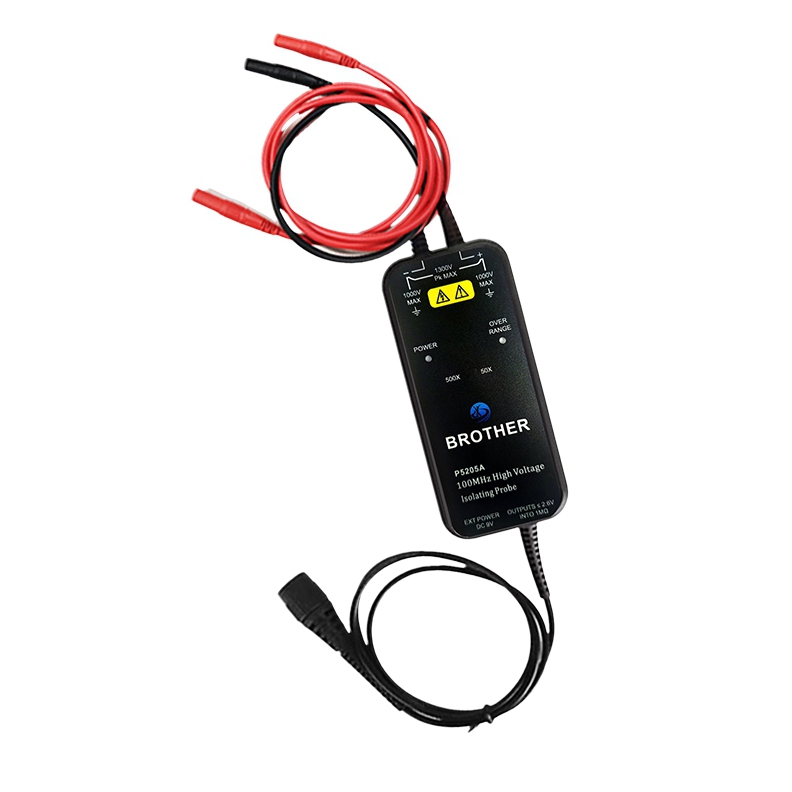

产品参数
P5130 系列高压差分探头覆盖 ±1,300V 至 ±7,000V 差分测量电压，带宽 50MHz~200MHz，精度 ±2%，最大共模输入电压最高达 2300V CATII，可安全应对浮地、高压差分测量场景。系列提供 50X/500X、200X/2000X、100X/1000X 多种衰减比组合，输入阻抗最高 50MΩ/1.25pF，对被测电路负载极小，适用于开关电源、逆变器、变频器、电力电子装置的高压波形测量。
高压差分测量：差分测量电压覆盖 ±1,300V 至 ±7,000V，高压回路直接测，无需隔离变压器。
高共模抑制：CMRR 指标 DC ≥80dB、100Hz ≥60dB、1MHz >50dB，有效抑制共模干扰。
高输入阻抗：差分输入阻抗最高 50MΩ/1.25pF，对被测电路影响小，波形还原真实。
多衰减比组合：50X/500X、100X/1000X、200X/2000X 多档衰减，兼顾高低压量程。

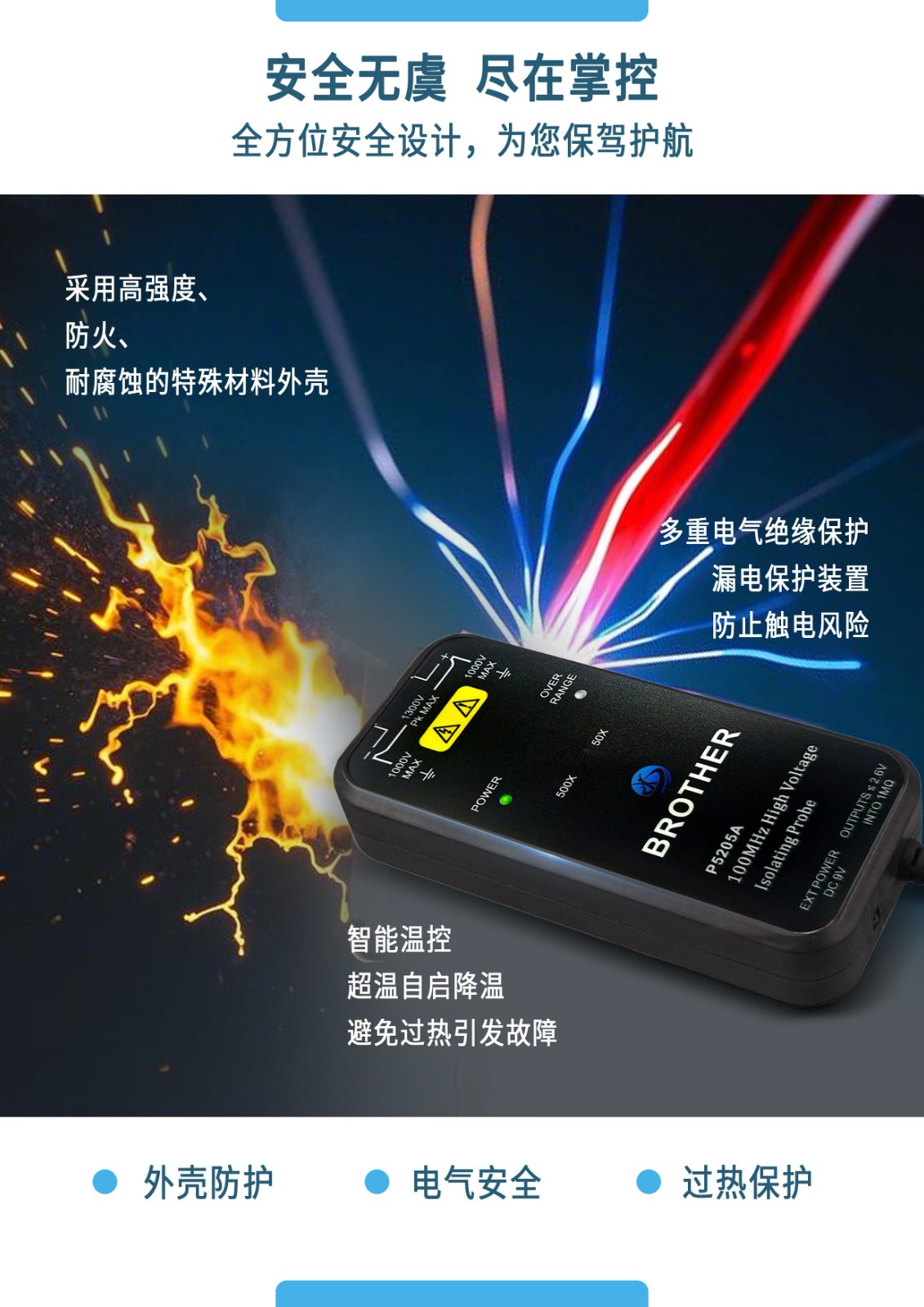

安全等级高：最大共模输入电压最高 2300V CATII，浮地测量安全可靠。

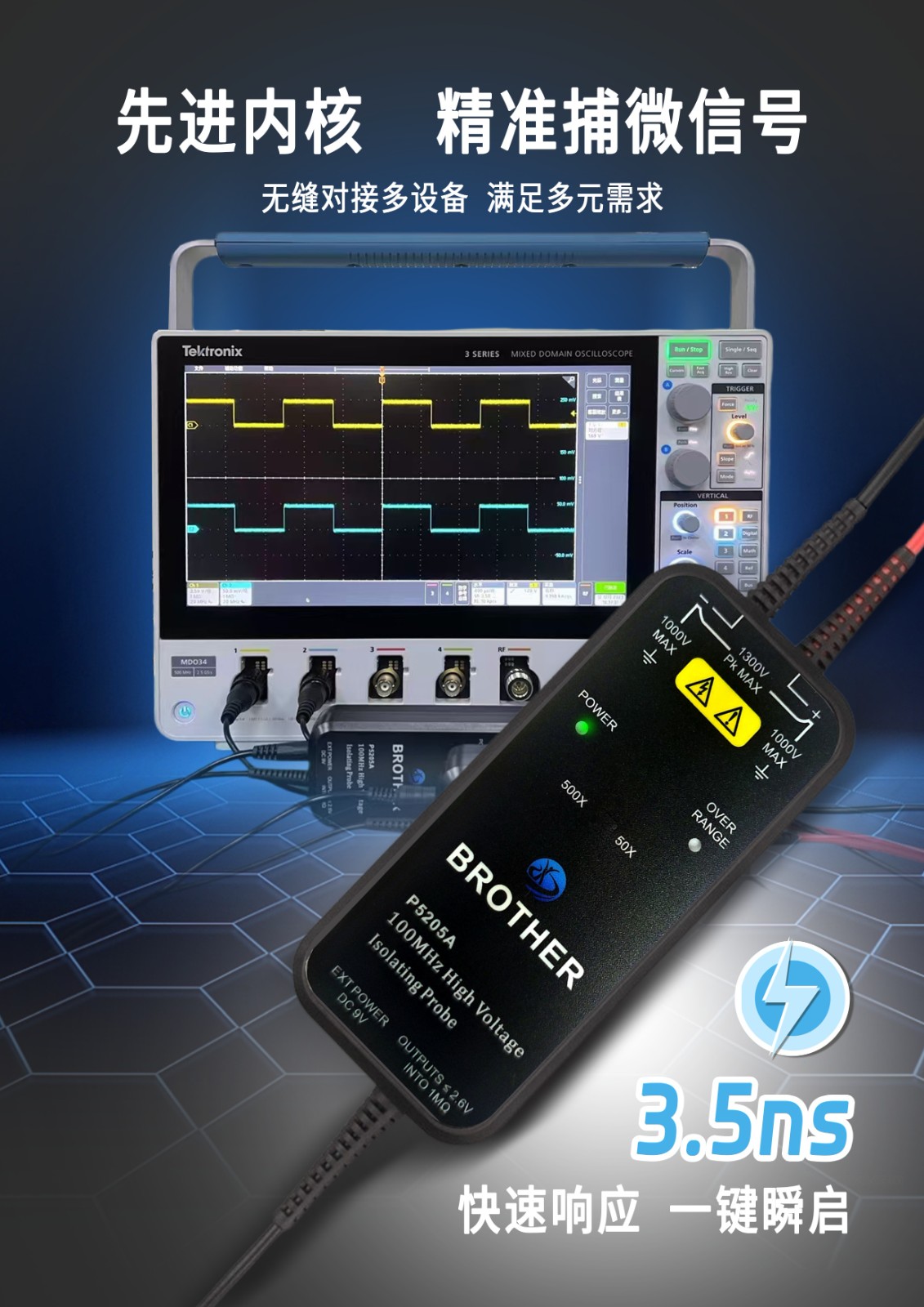

最大差分测量电压 ±1,300V ~ ±7,000V | 带宽 50MHz ~ 200MHz | 上升时间 ≤2ns ~ ≤7ns |
精度 ±2% | 衰减比 50X/500X ~ 200X/2000X | 最大共模输入电压 最高 2300V CATII |
输入阻抗（差分） 8MΩ/3.5pF ~ 50MΩ/1.25pF | CMRR DC ≥80dB，100Hz ≥60dB，1MHz >50dB | 输入线长度 约 53cm |
输出线长度 约 90cm | 质量 约 160g ~ 约 228g | 工作温度 0~50℃ |
产品型号对比
| 产品型号 | 衰减比 | 最大差分测量电压 | 带宽 | 上升时间 | 最大共模输入电压 |
|---|---|---|---|---|---|

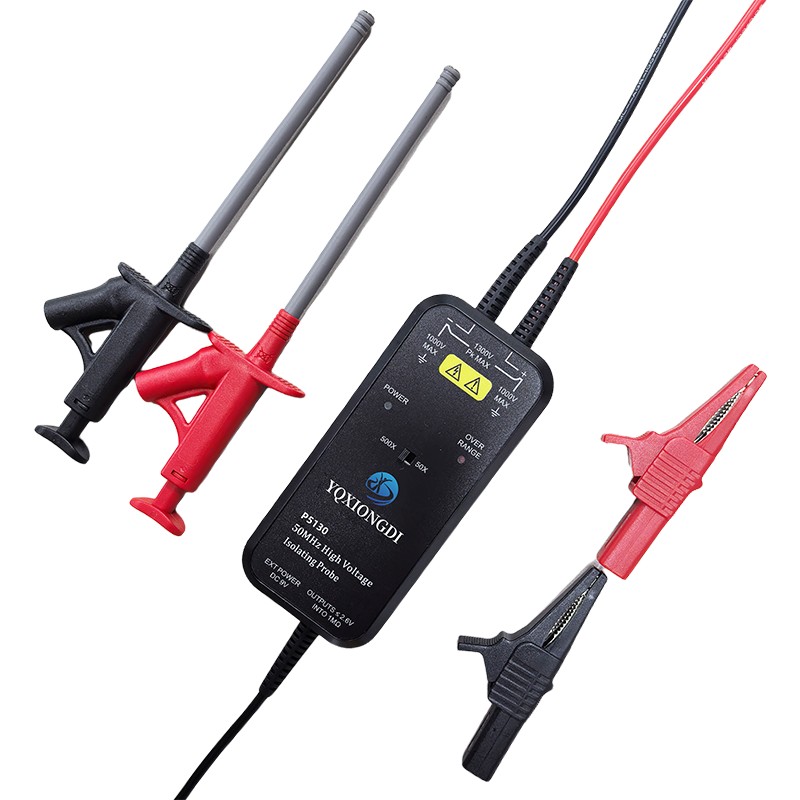

| P5130 | 50X/500X | 500X档 ±1,300V | 50MHz | ≤7ns | 600V CATIII / 1000V CATII |
| P5130A | 50X/500X | 500X档 ±1,300V | 100MHz | ≤3.5ns | 600V CATIII / 1000V CATII |

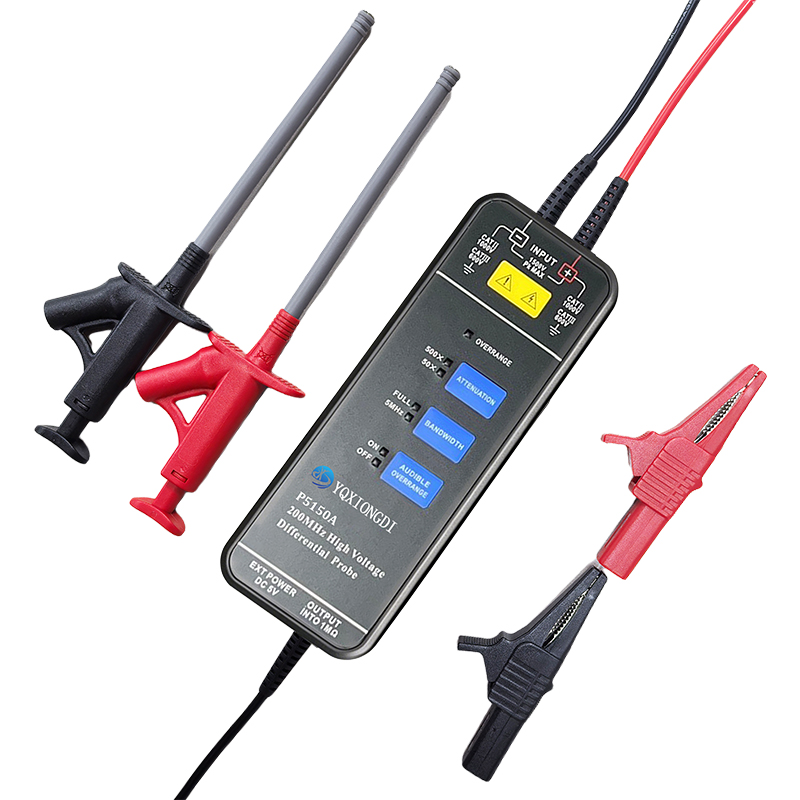

| P5150A | 50X/500X | 500X档 ±1,500V | 200MHz | ≤2ns | 600V CATIII / 1000V CATII |

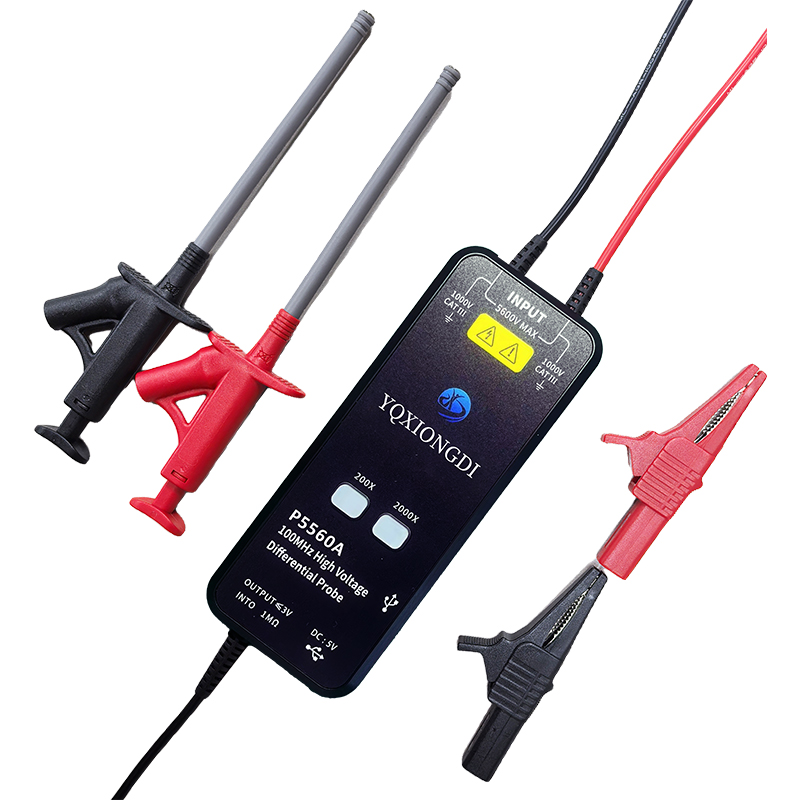

| P5560A | 200X/2000X | 2000X档 ±5,600V | 100MHz | ≤3.5ns | 1000V CATIII / 2000V CATII |

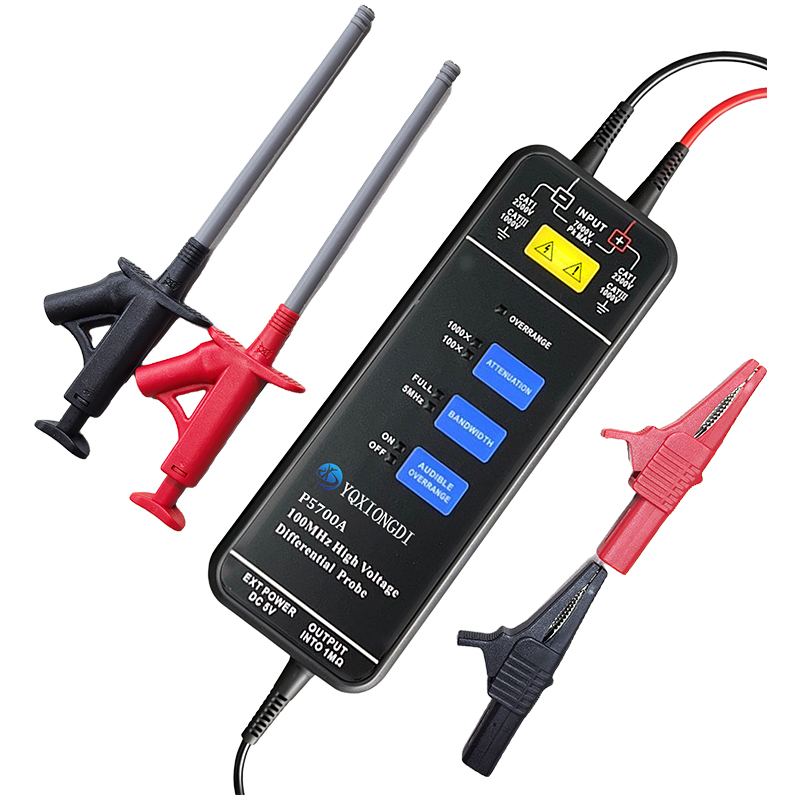

| P5700A | 100X/1000X | 1000X档 ±7,000V | 100MHz | ≤3.6ns | 1000V CATIII / 2300V CATII |
外观尺寸
| 外观参数 | P5130 | P5130A | P5150A | P5560A | P5700A |
|---|---|---|---|---|---|
| 探头主体 | 120×55×24 mm | 120×55×24 mm | 176×65×25 mm | 145×59×25 mm | 176×65×25 mm |
| 质量 | 约 160g | 约 160g | 约 216g | 约 216g | 约 228g |
| 输入线长度 | 约 53cm | 约 53cm | 约 53cm | 约 53cm | 约 53cm |
| 输出线长度 | 约 90cm | 约 90cm | 约 90cm | 约 90cm | 约 90cm |
